Zmiany klimatyczne zmuszają nas do przemyślenia tego, jak działają systemy HVAC. W całej branży widać wyraźny trend – odchodzimy od tradycyjnych czynników chłodniczych, które szkodzą środowisku, i szukamy lepszych alternatyw. To nie jest tylko moda, ale konieczność.

Dzisiaj przyjrzymy się bliżej tym nowym, ekologicznym czynnikom chłodniczym. Sprawdzimy, co je wyróżnia, dlaczego warto na nie postawić i z jakimi trudnościami mogą się spotkać firmy, które zdecydują się na ich wdrożenie. To właśnie one będą kształtować przyszłość klimatyzacji.

Dlaczego potrzebujemy ekologicznych czynników chłodniczych?

Tradycyjne czynniki chłodnicze, takie jak chlorofluorowęglowodory (CFC) i hydrochlorofluorowęglowodory (HCFC), okazały się niezwykle szkodliwe dla środowiska.

Substancje te przyczyniają się do dwóch poważnych problemów ekologicznych:

1. Niszczenie warstwy ozonowej – Czynniki z grupy CFC i HCFC zawierają chlor, który po uwolnieniu do atmosfery niszczy cząsteczki ozonu w stratosferze. Warstwa ozonowa chroni Ziemię przed szkodliwym promieniowaniem UV, a jej uszkodzenie prowadzi do zwiększonego ryzyka zachorowań na raka skóry, zaćmę oraz osłabienia układu odpornościowego.
2. Efekt cieplarniany – Wiele czynników chłodniczych ma bardzo wysoki potencjał tworzenia efektu cieplarnianego (GWP – Global Warming Potential), nawet tysiące razy wyższy niż dwutlenek węgla. Oznacza to, że nawet niewielki wyciek tych substancji może znacząco przyczynić się do globalnego ocieplenia.

W odpowiedzi na te zagrożenia, społeczność międzynarodowa podjęła działania mające na celu ograniczenie stosowania szkodliwych czynników chłodniczych. Protokół montrealski z 1987 roku zapoczątkował stopniowe wycofywanie czynników CFC, a następnie HCFC. Kolejne regulacje, takie jak rozporządzenie UE nr 517/2014 w sprawie F-gazów, wprowadzają dalsze ograniczenia, tym razem dotyczące wodorofluorowęglowodorów (HFC), które choć nie niszczą warstwy ozonowej, mają wysoki potencjał tworzenia efektu cieplarnianego.

Wskaźniki ekologiczne czynników chłodniczych

Aby ocenić wpływ czynników chłodniczych na środowisko, stosuje się dwa główne wskaźniki:

Rodzaje ekologicznych czynników chłodniczych

Ekologiczne czynniki chłodnicze można podzielić na dwie główne kategorie: naturalne i syntetyczne o niskim GWP. Przyjrzyjmy się bliżej każdej z nich.

Naturalne czynniki chłodnicze

Naturalne czynniki chłodnicze to substancje występujące w przyrodzie, które mogą być wykorzystywane w systemach chłodniczych i klimatyzacyjnych. Ich główną zaletą jest minimalny wpływ na środowisko – mają zerowy potencjał niszczenia warstwy ozonowej (ODP = 0) i bardzo niski potencjał tworzenia efektu cieplarnianego (GWP bliski 0).

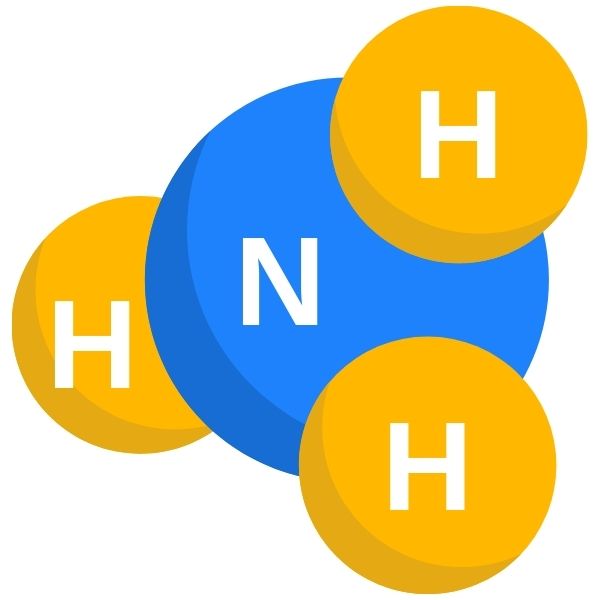

1. Amoniak (R-717, NH₃)

2. Dwutlenek węgla (R-744, CO₂)

3. Węglowodory (R-290 propan, R-600a izobutan, R-1270 propen)

Syntetyczne czynniki chłodnicze o niskim GWP

Oprócz naturalnych czynników chłodniczych, rozwijane są również syntetyczne alternatywy o niskim potencjale tworzenia efektu cieplarnianego. Są to głównie hydrofluoroolefiny (HFO) oraz mieszaniny HFO/HFC.

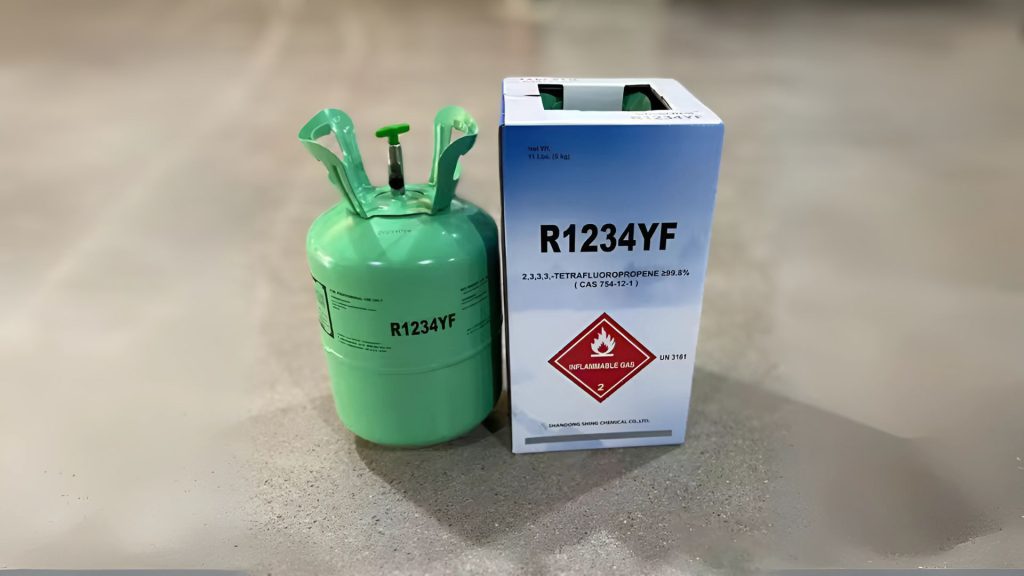

1. Hydrofluoroolefiny (HFO)

2. Mieszaniny HFO/HFC

Regulacje prawne dotyczące czynników chłodniczych

Ramy prawne dotyczące czynników chłodniczych stają się coraz bardziej restrykcyjne, co ma na celu ochronę środowiska i promowanie zrównoważonych rozwiązań. Oto najważniejsze regulacje:

Protokół montrealski

Podpisany w 1987 roku Protokół montrealski w sprawie substancji zubożających warstwę ozonową zapoczątkował globalną współpracę na rzecz ochrony warstwy ozonowej. Protokół wprowadził harmonogram stopniowego wycofywania substancji niszczących warstwę ozonową, w tym CFC i HCFC.

Poprawka z Kigali

W 2016 roku przyjęto Poprawkę z Kigali do Protokołu montrealskiego, która rozszerzyła jego zakres o wodorofluorowęglowodory (HFC). Choć HFC nie niszczą warstwy ozonowej, mają wysoki potencjał tworzenia efektu cieplarnianego. Poprawka zakłada redukcję produkcji i konsumpcji HFC o ponad 80% do 2047 roku.

Rozporządzenie UE nr 517/2014 (F-gazy)

W Unii Europejskiej obowiązuje rozporządzenie nr 517/2014 w sprawie fluorowanych gazów cieplarnianych, które wprowadza szereg ograniczeń dotyczących F-gazów, w tym HFC. Rozporządzenie zakłada:

• Stopniowe ograniczanie ilości HFC wprowadzanych na rynek UE (redukcja o 79% do 2030 roku w porównaniu do lat 2009-2012)
• Zakazy stosowania F-gazów w określonych zastosowaniach, gdy dostępne są alternatywy
• Obowiązki w zakresie kontroli szczelności, odzysku i certyfikacji personelu
• System kwot dla importerów i producentów HFC

Dyrektywa Ecodesign

Dyrektywa Ecodesign (2009/125/WE) ustanawia ramy dla określania wymogów dotyczących ekoprojektu dla produktów związanych z energią, w tym systemów klimatyzacji i chłodzenia. Wymogi te obejmują również stosowanie czynników chłodniczych o niższym wpływie na środowisko.

Wyzwania związane z przejściem na ekologiczne czynniki chłodnicze

Przejście na ekologiczne czynniki chłodnicze, choć konieczne z punktu widzenia ochrony środowiska, wiąże się z szeregiem wyzwań technicznych, ekonomicznych i bezpieczeństwa.

Wyzwania techniczne

1. Kompatybilność materiałowa – Niektóre ekologiczne czynniki chłodnicze, jak amoniak, nie są kompatybilne z powszechnie stosowanymi materiałami, takimi jak miedź, co wymaga stosowania specjalnych komponentów.
2. Parametry pracy – Ekologiczne czynniki chłodnicze często mają inne parametry pracy (ciśnienie, temperatura) niż tradycyjne czynniki, co wymaga przeprojektowania systemów.
3. Efektywność energetyczna – Choć wiele ekologicznych czynników chłodniczych oferuje dobrą efektywność energetyczną, osiągnięcie optymalnych parametrów wymaga odpowiedniego projektowania i doboru komponentów.
4. Adaptacja istniejących systemów – Modernizacja istniejących instalacji do pracy z nowymi czynnikami może być technicznie skomplikowana lub ekonomicznie nieuzasadniona.

Wyzwania ekonomiczne

1. Koszty początkowe – Systemy wykorzystujące ekologiczne czynniki chłodnicze mogą mieć wyższe koszty początkowe ze względu na specjalne wymagania techniczne i materiałowe.
2. Dostępność komponentów – Ograniczona dostępność specjalistycznych komponentów dla niektórych ekologicznych czynników chłodniczych może wpływać na koszty i czas realizacji projektów.
3. Koszty serwisowania – Serwisowanie systemów z ekologicznymi czynnikami chłodniczymi może wymagać specjalistycznej wiedzy i narzędzi, co może zwiększać koszty utrzymania.
4. Koszty czynników – Niektóre syntetyczne czynniki o niskim GWP są znacznie droższe od tradycyjnych HFC, co wpływa na koszty napełniania i uzupełniania systemów.

Wyzwania związane z bezpieczeństwem

1. Łatwopalność – Wiele ekologicznych czynników chłodniczych, takich jak węglowodory i niektóre HFO, jest łatwopalnych, co wymaga specjalnych środków bezpieczeństwa.
2. Toksyczność – Niektóre naturalne czynniki chłodnicze, jak amoniak, są toksyczne i wymagają odpowiednich systemów detekcji i wentylacji.
3. Wysokie ciśnienie – Czynniki takie jak CO₂ pracują przy znacznie wyższych ciśnieniach, co wymaga wzmocnionych komponentów i specjalnych procedur bezpieczeństwa.
4. Szkolenie personelu – Bezpieczna obsługa systemów z ekologicznymi czynnikami chłodniczymi wymaga odpowiedniego przeszkolenia personelu technicznego.

Praktyczne zastosowania ekologicznych czynników chłodniczych

Ekologiczne czynniki chłodnicze znajdują zastosowanie w różnych sektorach, od urządzeń domowych po duże instalacje przemysłowe. Oto kilka przykładów:

Klimatyzacja domowa i komercyjna

1. Systemy split z R-32 – Czynnik R-32 (GWP = 675) jest coraz częściej stosowany w klimatyzatorach typu split, zastępując R-410A (GWP = 2088). Oferuje on lepszą efektywność energetyczną i wymaga mniejszej ilości czynnika.
2. Systemy VRF z R-32 lub R-454B – Producenci systemów VRF (zmiennego przepływu czynnika) wprowadzają modele wykorzystujące czynniki o niższym GWP, takie jak R-32 lub mieszaniny HFO/HFC.
3. Klimatyzatory z propanem (R-290) – W niektórych regionach dostępne są klimatyzatory wykorzystujące propan jako czynnik chłodniczy, szczególnie w urządzeniach o mniejszej mocy.

Chłodnictwo komercyjne

1. Systemy transkrytyczne CO₂ – Supermarkety i sklepy spożywcze coraz częściej stosują systemy chłodnicze oparte na CO₂, które oferują dobrą efektywność energetyczną i minimalny wpływ na środowisko.
2. Agregaty chłodnicze z propanem – Małe i średnie agregaty chłodnicze z propanem są stosowane w sklepach, restauracjach i hotelach.
3. Systemy kaskadowe NH₃/CO₂ – W większych instalacjach komercyjnych stosowane są systemy kaskadowe, gdzie amoniak jest używany w obiegu wysokotemperaturowym, a CO₂ w obiegu niskotemperaturowym.

Chłodnictwo przemysłowe

1. Systemy amoniakalne – Amoniak jest tradycyjnie stosowany w dużych instalacjach przemysłowych, takich jak chłodnie składowe, zakłady przetwórstwa spożywczego i browary.
2. Systemy CO₂ – Coraz więcej zakładów przemysłowych wdraża systemy oparte na CO₂, szczególnie w zastosowaniach niskotemperaturowych.
3. Systemy z węglowodorami – W niektórych zastosowaniach przemysłowych stosowane są systemy z węglowodorami, szczególnie gdy wymagana jest wysoka efektywność energetyczna.

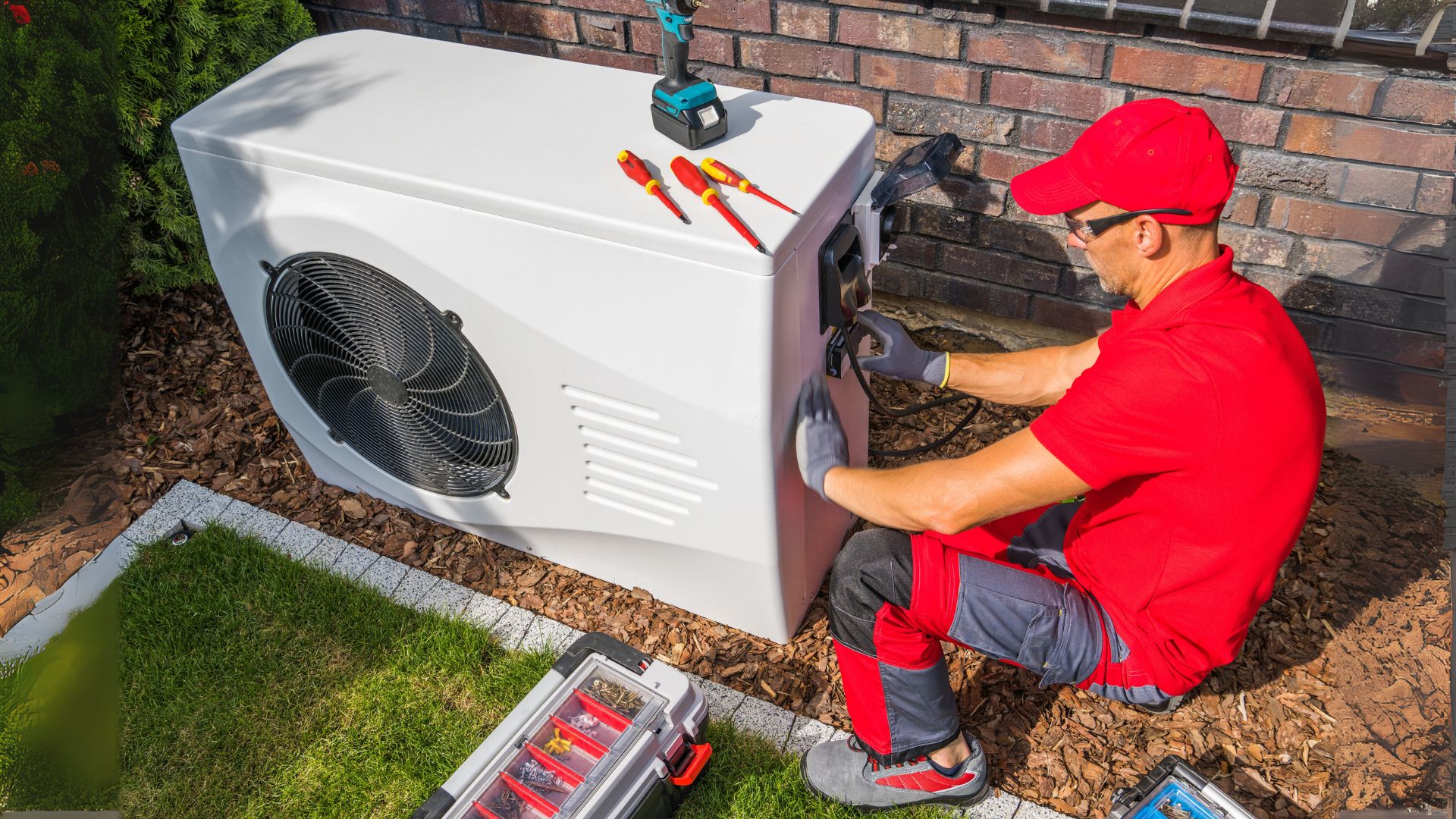

Pompy ciepła

1. Pompy ciepła z propanem – Propan jest coraz częściej stosowany w pompach ciepła typu powietrze-woda, oferując wysoką efektywność energetyczną i niski wpływ na środowisko.
2. Pompy ciepła z CO₂ – Pompy ciepła wykorzystujące CO₂ są szczególnie efektywne w produkcji ciepłej wody użytkowej i znajdują zastosowanie w budynkach mieszkalnych i komercyjnych.
3. Pompy ciepła z R-32 i mieszaninami HFO/HFC – Wiele pomp ciepła na rynku wykorzystuje czynniki o niższym GWP, takie jak R-32 lub mieszaniny HFO/HFC.

Przyszłość ekologicznych czynników chłodniczych

Branża HVAC znajduje się w okresie intensywnych zmian i innowacji, a przyszłość ekologicznych czynników chłodniczych kształtowana jest przez kilka kluczowych trendów:

Dalszy rozwój naturalnych czynników chłodniczych

Naturalne czynniki chłodnicze, takie jak CO₂, amoniak i węglowodory, będą zyskiwać na popularności dzięki ich minimalnemu wpływowi na środowisko. Rozwój technologii i komponentów dedykowanych dla tych czynników będzie prowadził do poprawy efektywności energetycznej i bezpieczeństwa systemów.

Nowe syntetyczne czynniki o ultra-niskim GWP

Trwają prace nad nowymi syntetycznymi czynnikami chłodniczymi o jeszcze niższym GWP, które zachowają korzystne właściwości termodynamiczne i będą bezpieczniejsze w użyciu. Celem jest opracowanie czynników o GWP poniżej 10, które będą łatwe w adaptacji do istniejących systemów.

Systemy hybrydowe i kaskadowe

Systemy hybrydowe, łączące różne czynniki chłodnicze w jednej instalacji, będą coraz powszechniejsze. Na przykład, systemy kaskadowe NH₃/CO₂ łączą zalety obu czynników, minimalizując jednocześnie ich wady.

Integracja z odnawialnymi źródłami energii

Systemy chłodnicze i klimatyzacyjne wykorzystujące ekologiczne czynniki chłodnicze będą coraz częściej integrowane z odnawialnymi źródłami energii, takimi jak fotowoltaika czy energia geotermalna, co dodatkowo zmniejszy ich ślad węglowy.

Rozwój standardów i regulacji

Standardy bezpieczeństwa i regulacje dotyczące ekologicznych czynników chłodniczych będą ewoluować, umożliwiając szersze zastosowanie czynników łatwopalnych i toksycznych przy zachowaniu odpowiedniego poziomu bezpieczeństwa.

Podsumowanie

Ekologiczne czynniki chłodnicze stanowią przyszłość branży HVAC, oferując rozwiązania, które minimalizują wpływ na środowisko przy zachowaniu wysokiej efektywności energetycznej. Naturalne czynniki chłodnicze, takie jak amoniak, dwutlenek węgla i węglowodory, oraz syntetyczne czynniki o niskim GWP, takie jak hydrofluoroolefiny, oferują różnorodne opcje dla różnych zastosowań.

Przejście na ekologiczne czynniki chłodnicze wiąże się z wyzwaniami technicznymi, ekonomicznymi i bezpieczeństwa, ale korzyści dla środowiska i zgodność z coraz bardziej restrykcyjnymi regulacjami sprawiają, że jest to nieunikniony kierunek rozwoju branży. Producenci, instalatorzy i użytkownicy systemów HVAC muszą być świadomi tych zmian i przygotowani na adaptację do nowych rozwiązań.

Inwestycja w systemy wykorzystujące ekologiczne czynniki chłodnicze to nie tylko krok w kierunku zrównoważonego rozwoju, ale również zabezpieczenie przed przyszłymi ograniczeniami prawnymi i rosnącymi kosztami tradycyjnych czynników chłodniczych o wysokim GWP.
