Opis inwestycji
Pawilon stacji Majdan Bieszczadzkiej Kolejki Leśnej
Bieszczadzka Kolejka Leśna w Majdanie to jedna z najchętniej odwiedzanych atrakcji Podkarpacia. Przy stacji powstał nowy, wielofunkcyjny pawilon obsługi podróżnych z salą wystawienniczo-konferencyjną. FHU INVENTOR wykonał w nim kompletne instalacje wentylacji i klimatyzacji.

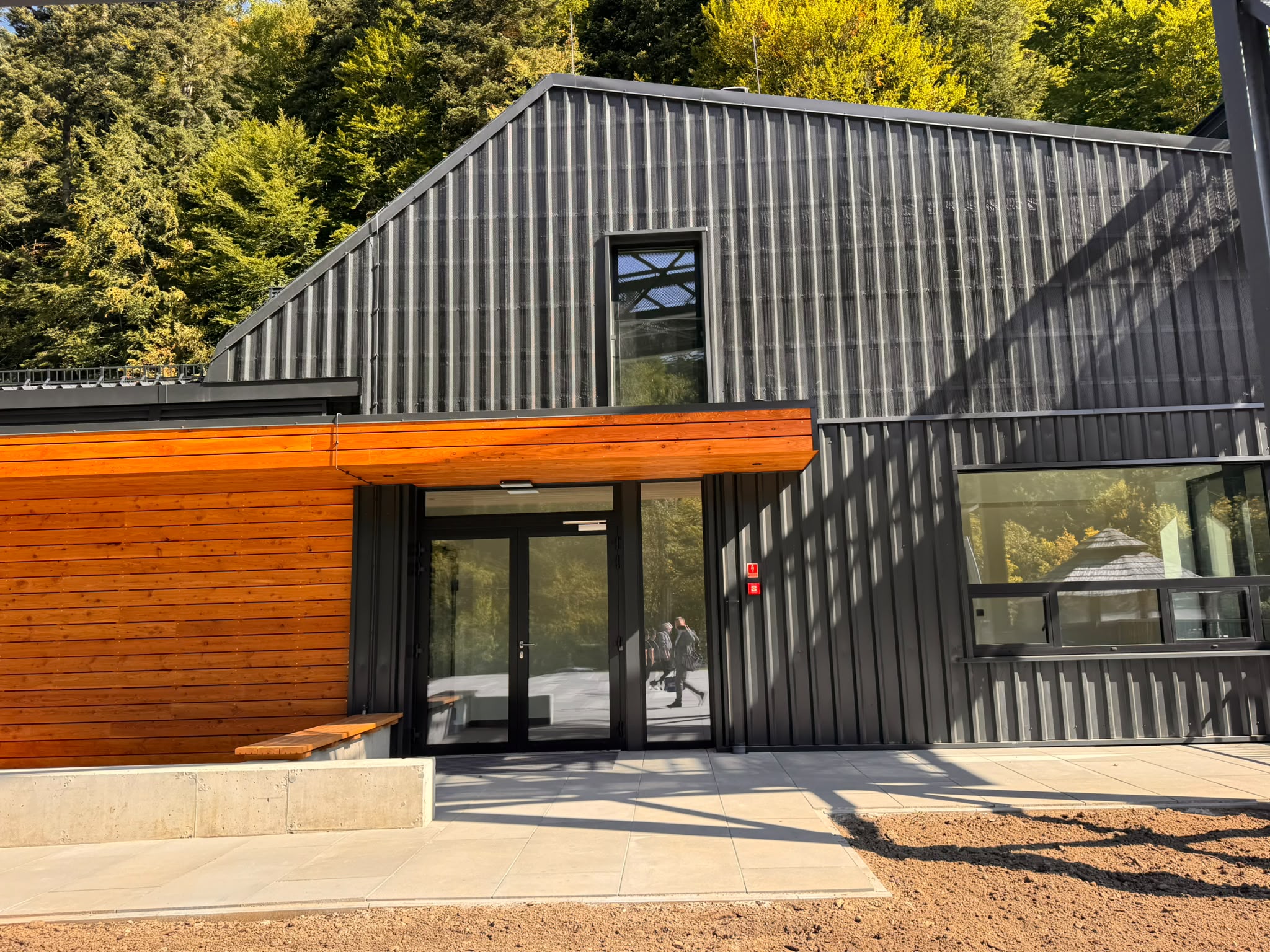

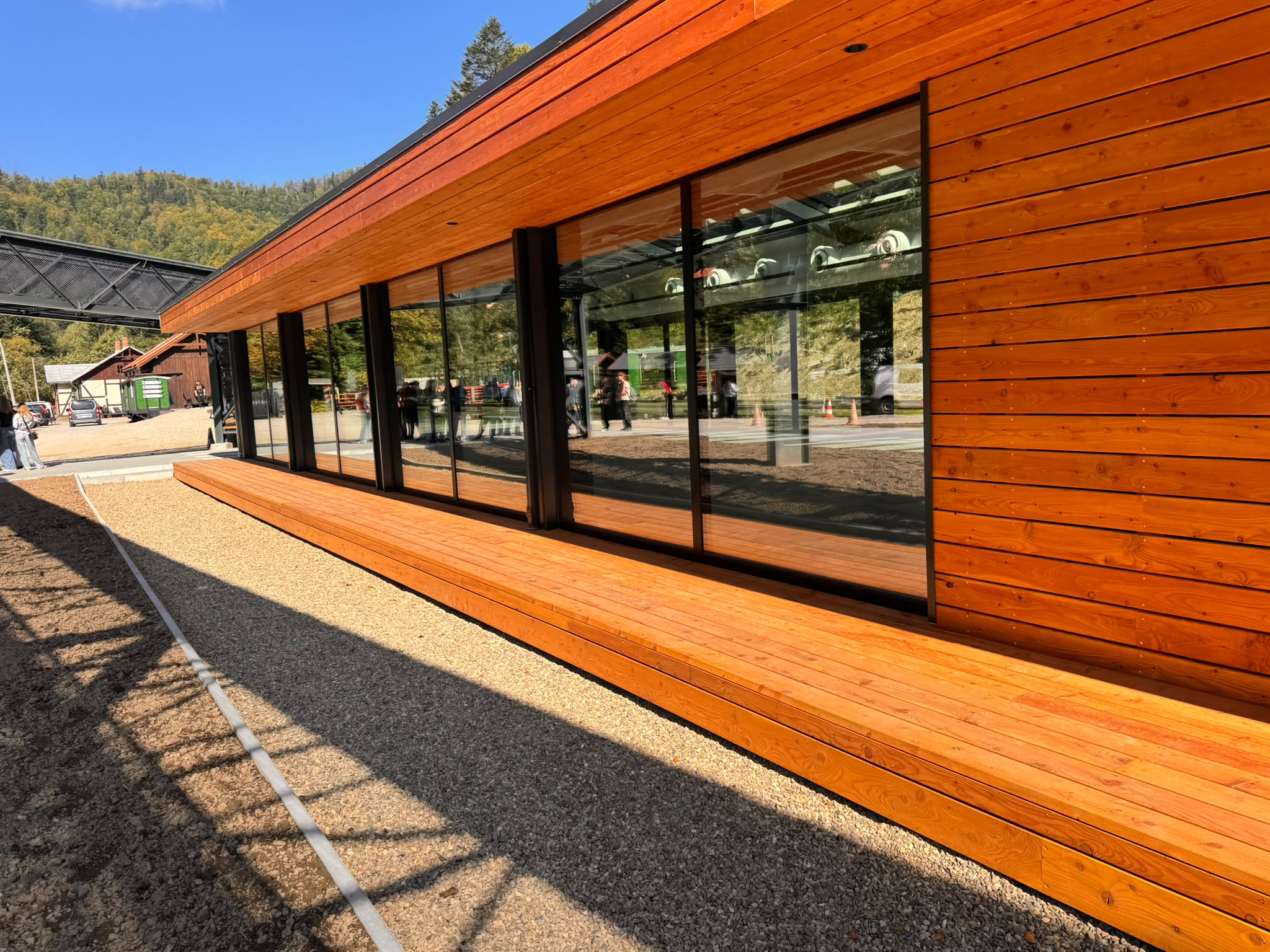

Budynek łączy drewno modrzewiowe, grafitową blachę na rąbek i duże przeszklenia z widokiem na zabytkowe torowisko. Instalacje musiały nie tylko działać wydajnie, ale też pasować do industrialnego charakteru obiektu.
Elewacja i przejścia instalacyjne

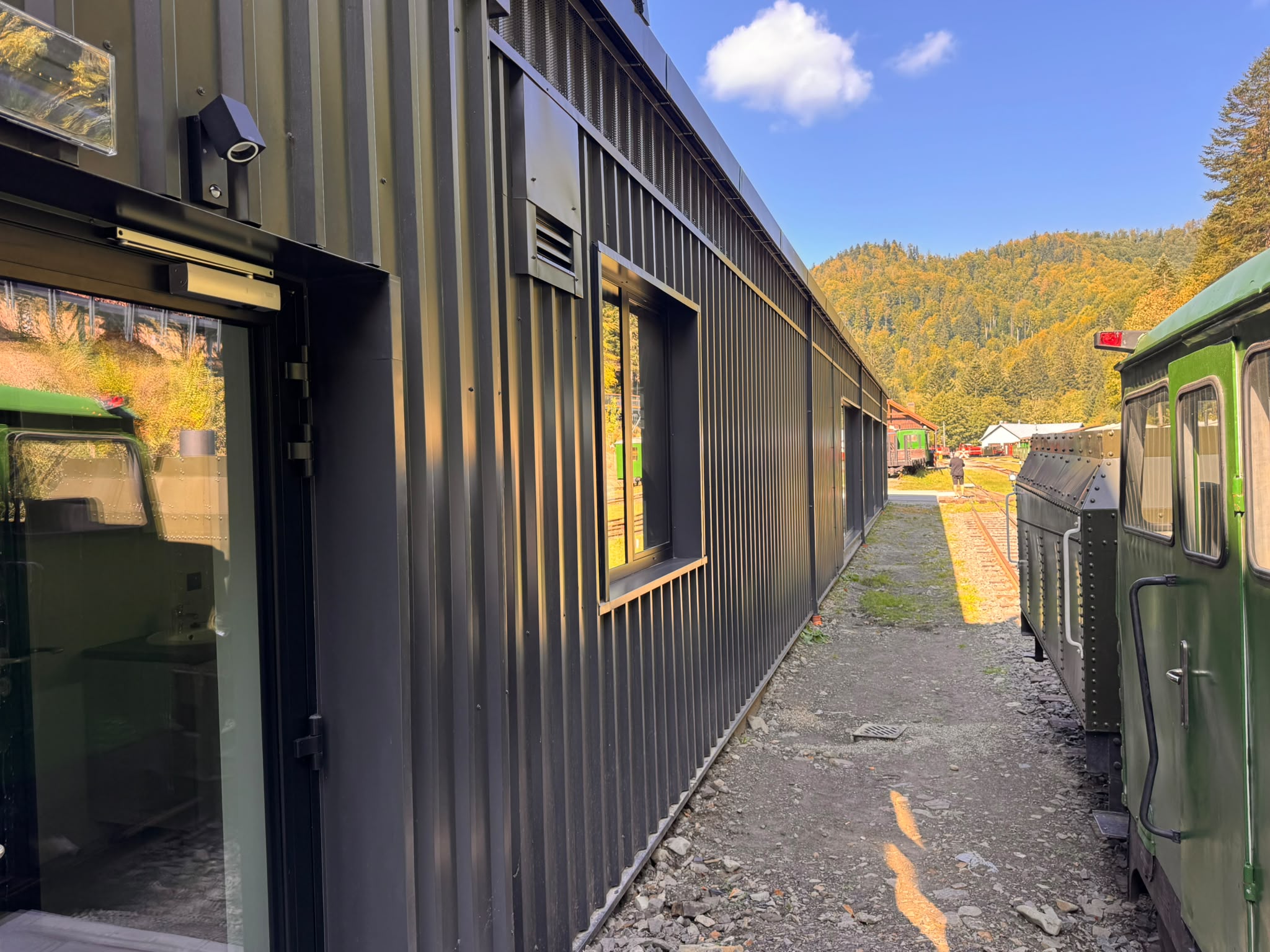

Czerpnie i wyrzutnie ścienne dopasowaliśmy kolorem i rytmem do grafitowej elewacji technicznej, tak żeby nie odcinały się od bryły budynku.

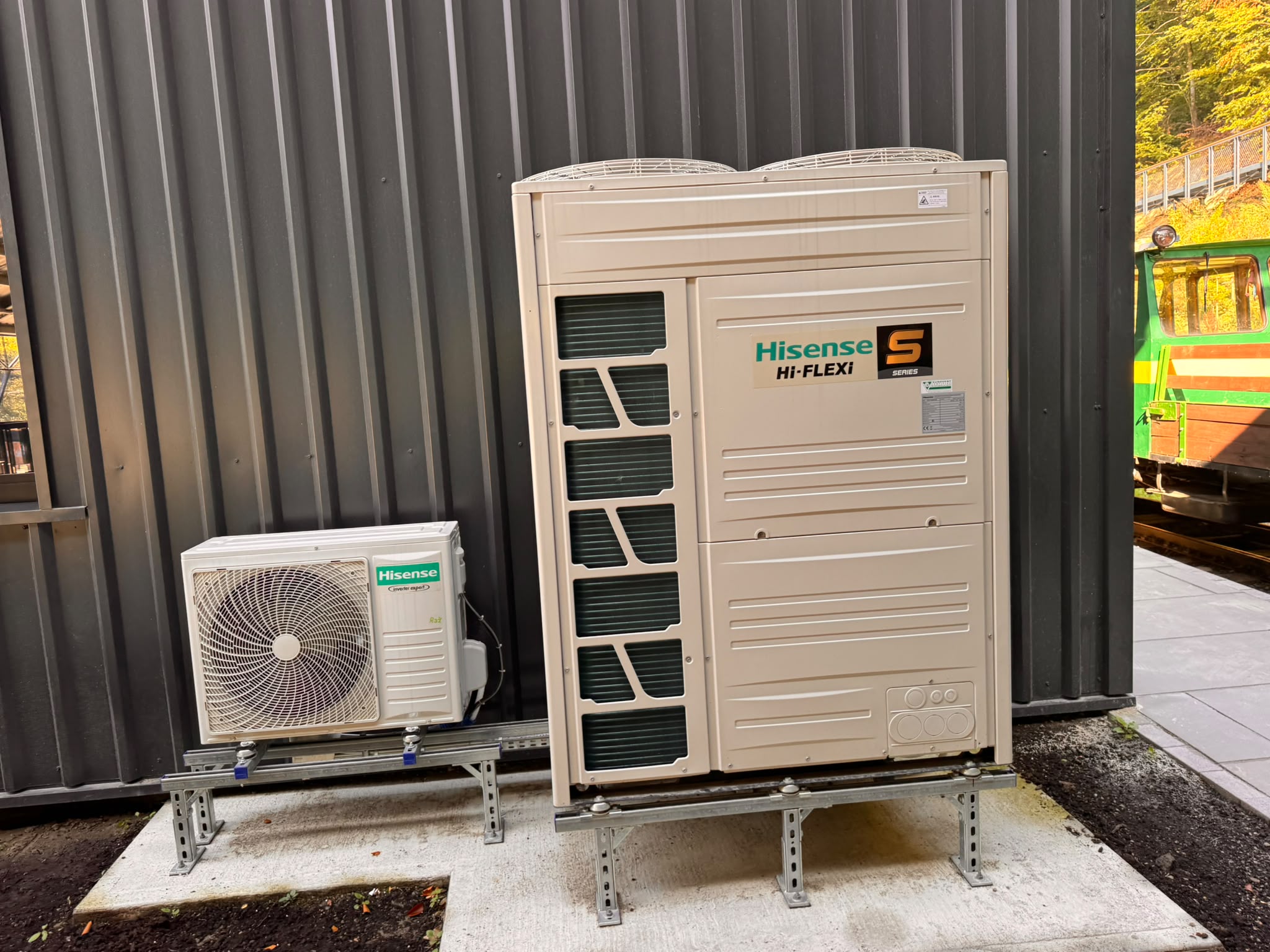

Klimatyzacja Hisense VRF
Temperaturę w pawilonie utrzymuje wielostrefowy system Hisense VRF (seria Hi-FLEXi) oraz jednostki Inverter Expert. Układ pracuje efektywnie zarówno przy chłodzeniu w upały, jak i przy dogrzewaniu w okresach przejściowych i zimą.

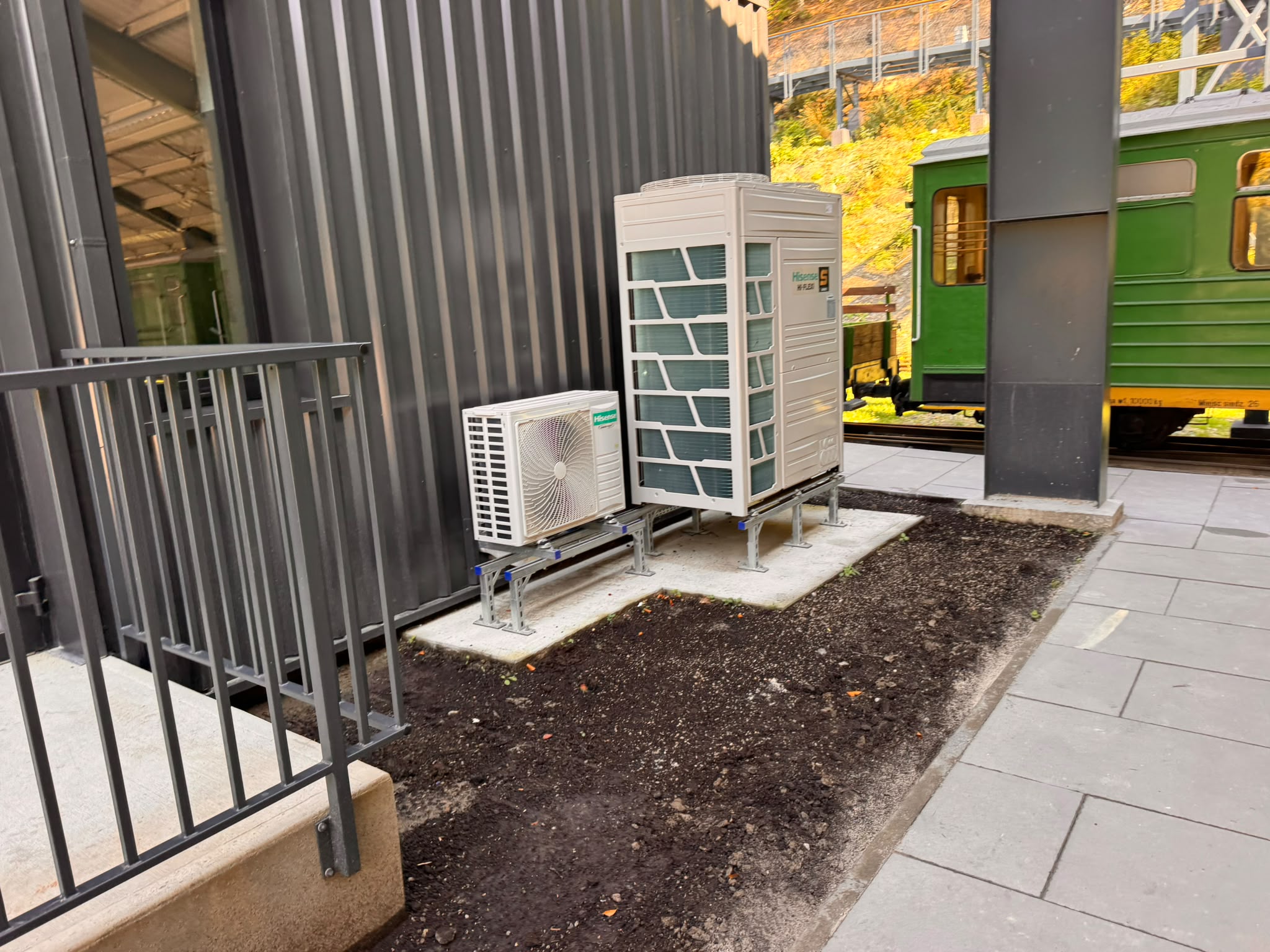

Agregaty stoją na płycie betonowej, na wibroizolatorach, co ogranicza drgania i hałas przy budynku.

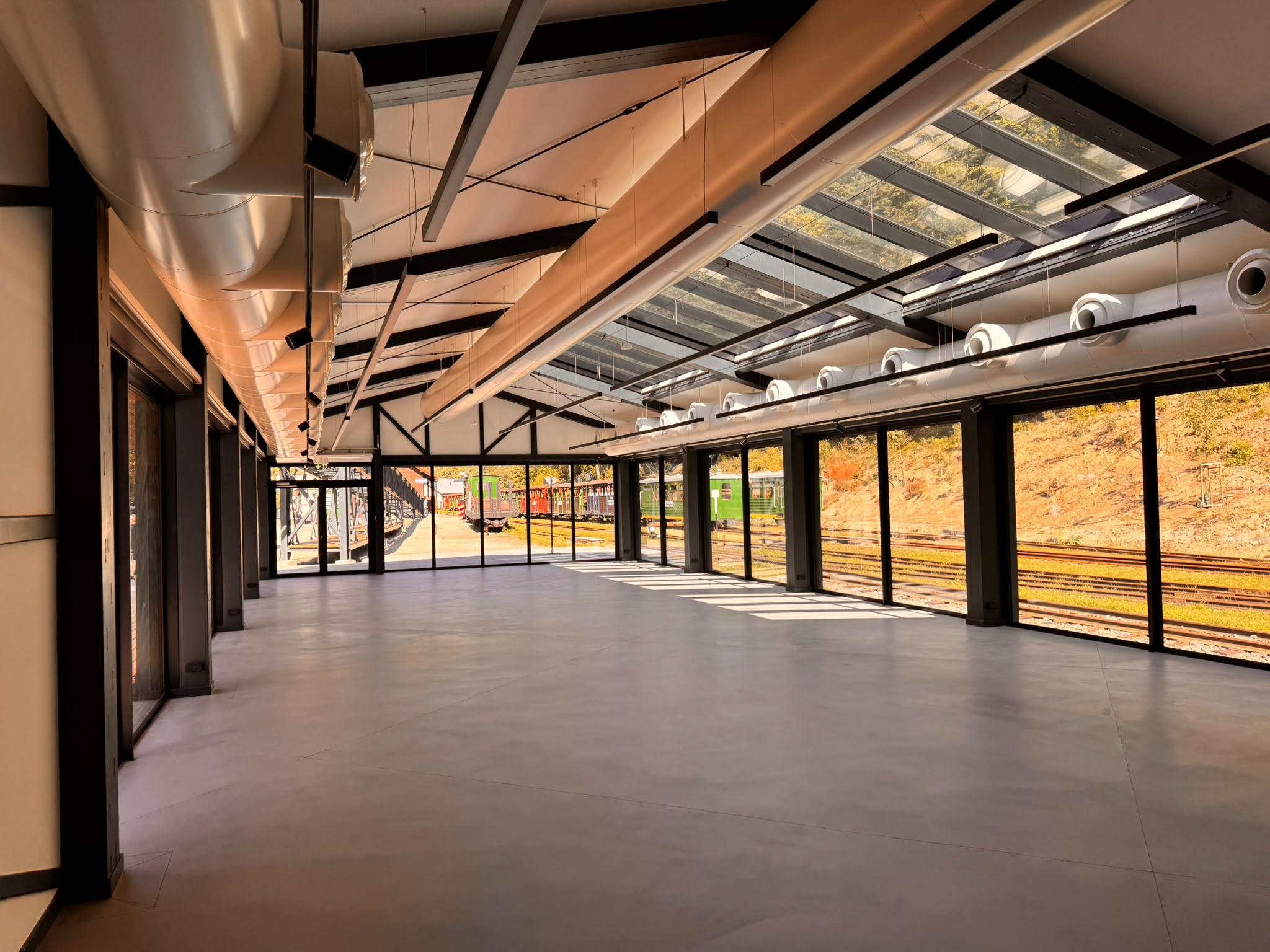

Wentylacja sali wystawowej
Sala ekspozycyjna to wysoka, otwarta przestrzeń z dużymi przeszkleniami w ścianach i dachu. Trzeba było zapobiec przegrzewaniu latem, wychładzaniu zimą i kondensacji pary wodnej na szybach.

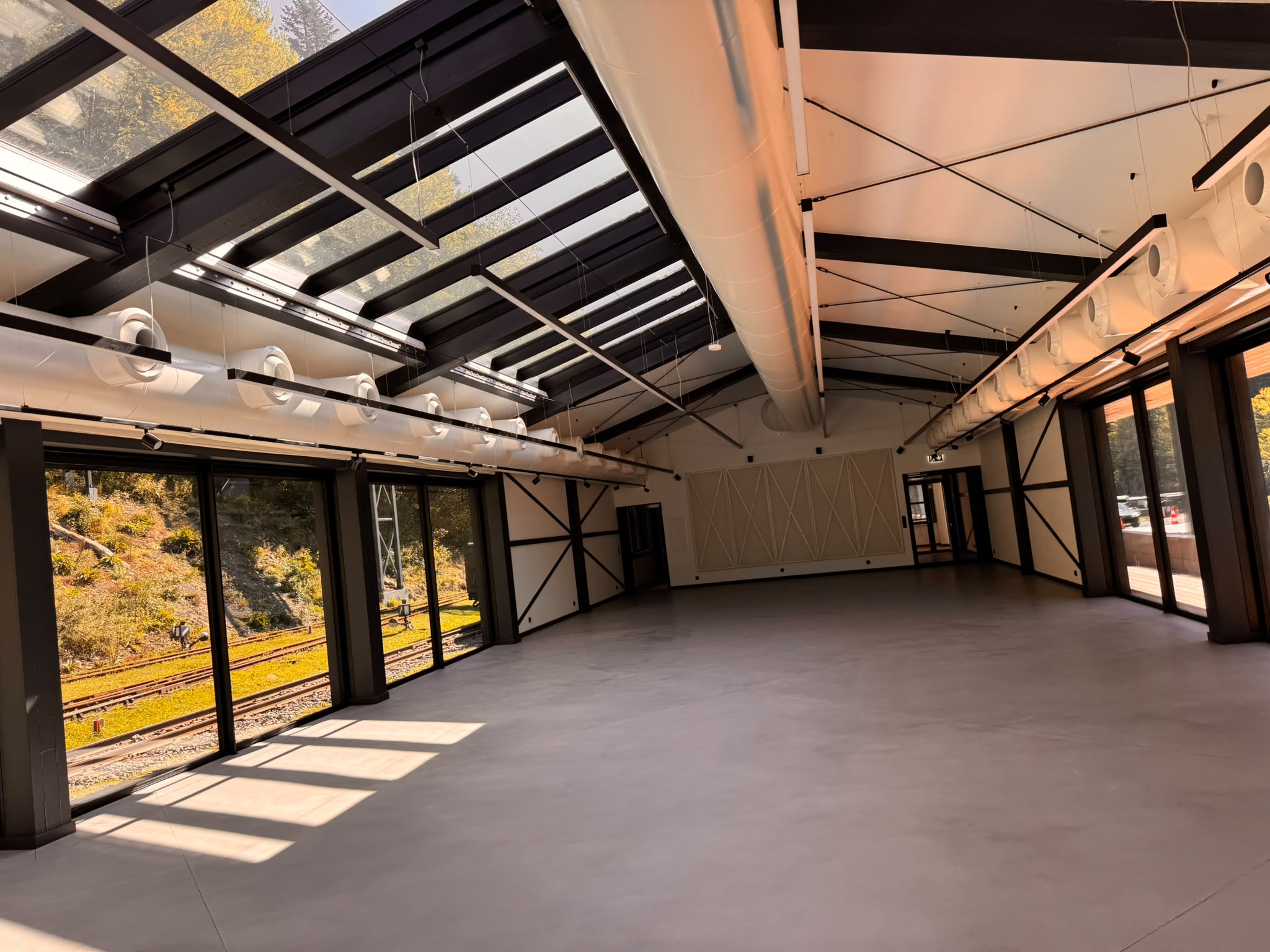

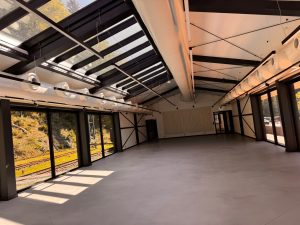

Wzdłuż sali biegną trzy równoległe ciągi białych kanałów Spiro, które pasują do jasnego, loftowego wnętrza.
Biura i zaplecze

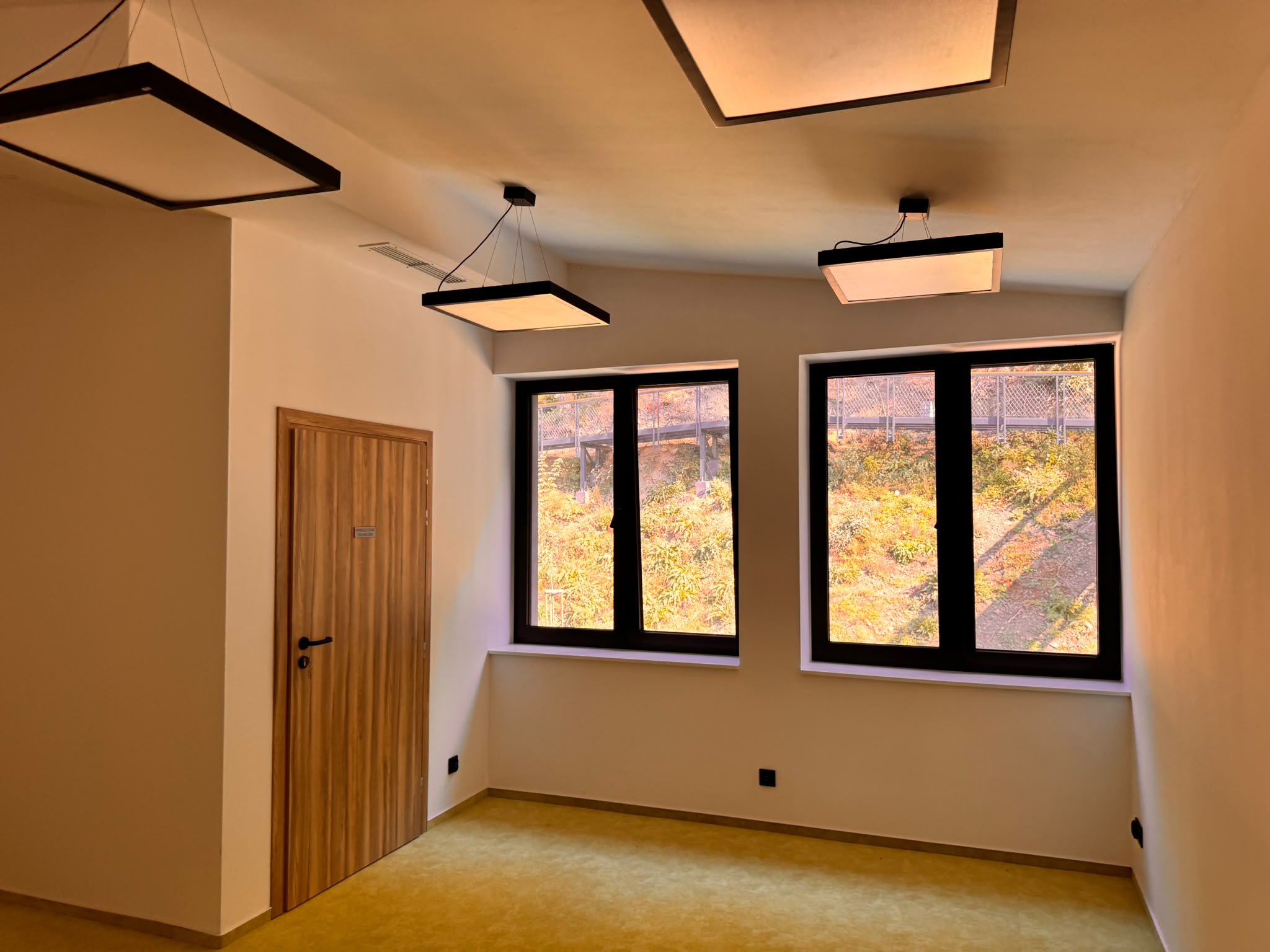

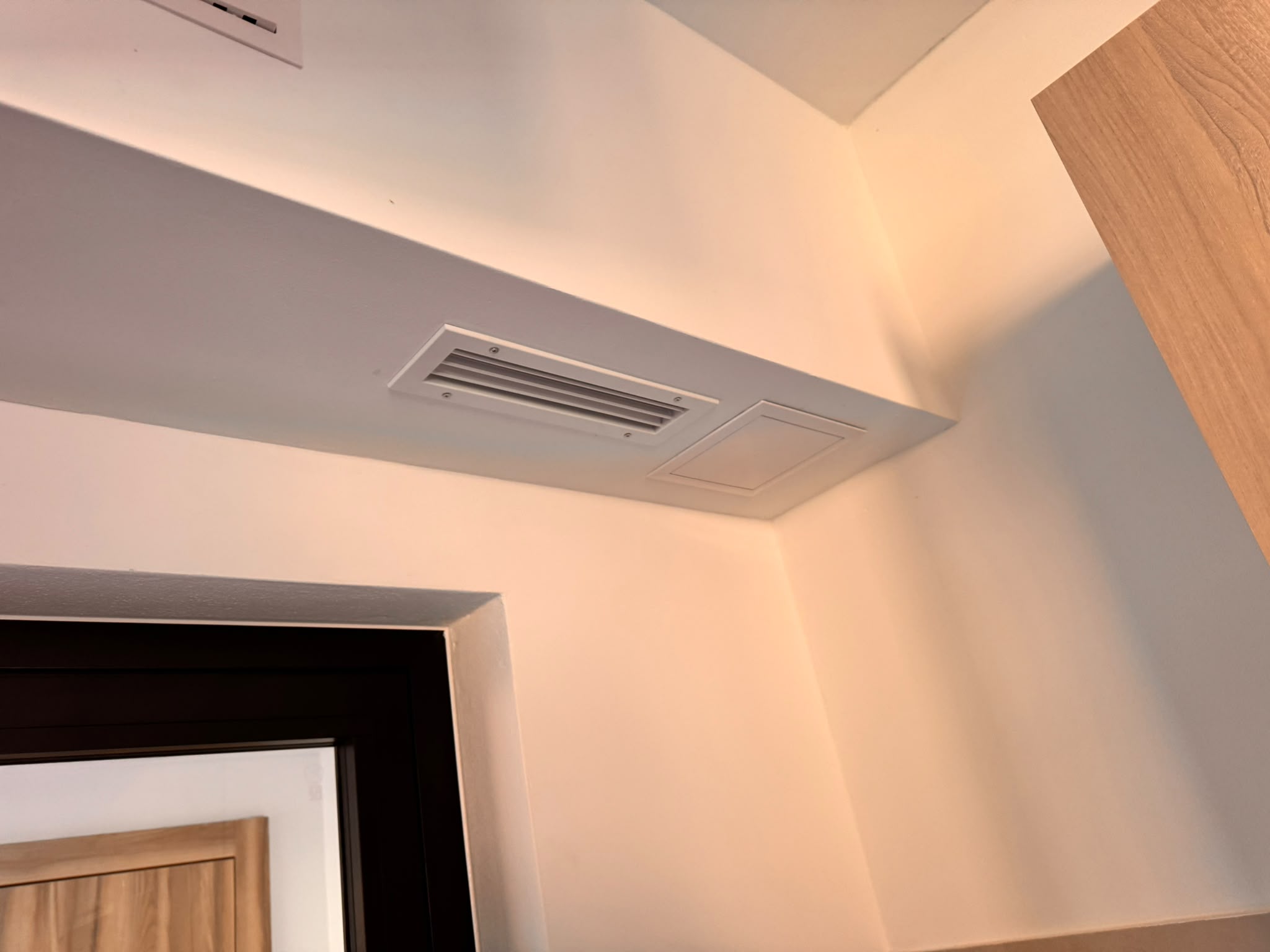

W części biurowej i socjalnej zastosowaliśmy nawiewniki szczelinowe wpuszczone w sufity podwieszane. Przy węzłach instalacji są klapy rewizyjne, więc serwis nie wymaga rozbierania sufitów.
Zakres naszych prac
- Wentylacja mechaniczna kubaturowa sali wystawienniczo-konferencyjnej - trzy ciągi kanałów Spiro.

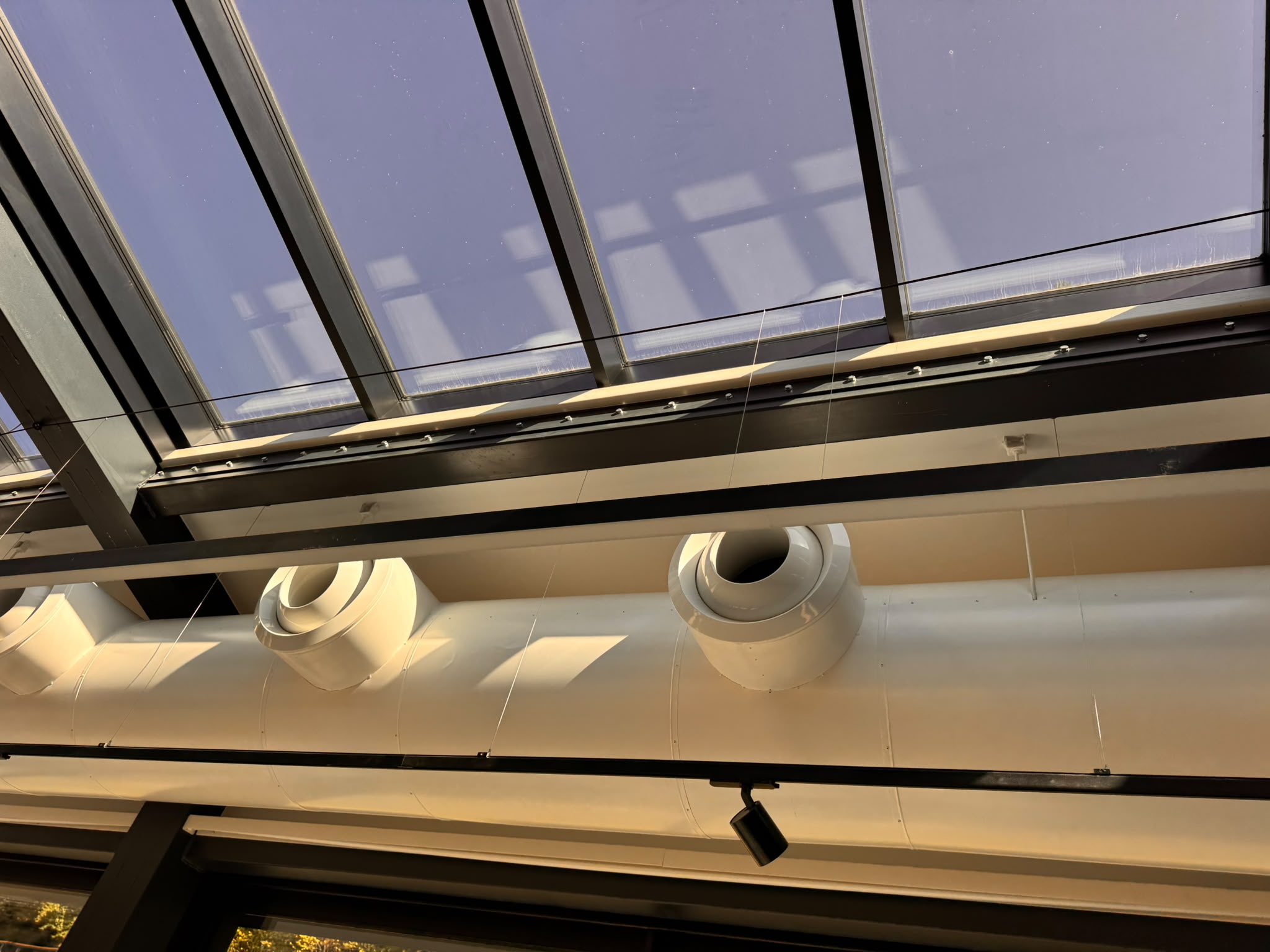

- Nawiew dyszami dalekiego zasięgu, m.in. pod świetliki dachowe.
- Klimatyzacja wielostrefowa Hisense VRF (Hi-FLEXi seria S) i jednostki Inverter Expert.
- Montaż agregatów na płycie betonowej z wibroizolatorami.
- Czerpnie i wyrzutnie ścienne dopasowane do elewacji.
- Nawiewniki szczelinowe w sufitach podwieszanych części biurowej i socjalnej, klapy rewizyjne przy węzłach.
Dane techniczne
| Typ obiektu | Centrum Obsługi Turystów i pawilon wystawienniczy Bieszczadzkiej Kolejki Leśnej |
|---|---|
| System klimatyzacji | Hisense VRF, seria Hi-FLEXi S, oraz jednostki Inverter Expert |
| Jednostki zewnętrzne | płyta betonowa, wibroizolatory |
| Wentylacja | mechaniczna kubaturowa, trzy ciągi kanałów okrągłych Spiro |
| Rozdział powietrza | nastawne dysze dalekiego zasięgu, nawiewniki szczelinowe liniowe |
| Serwis | klapy rewizyjne przy węzłach instalacji |

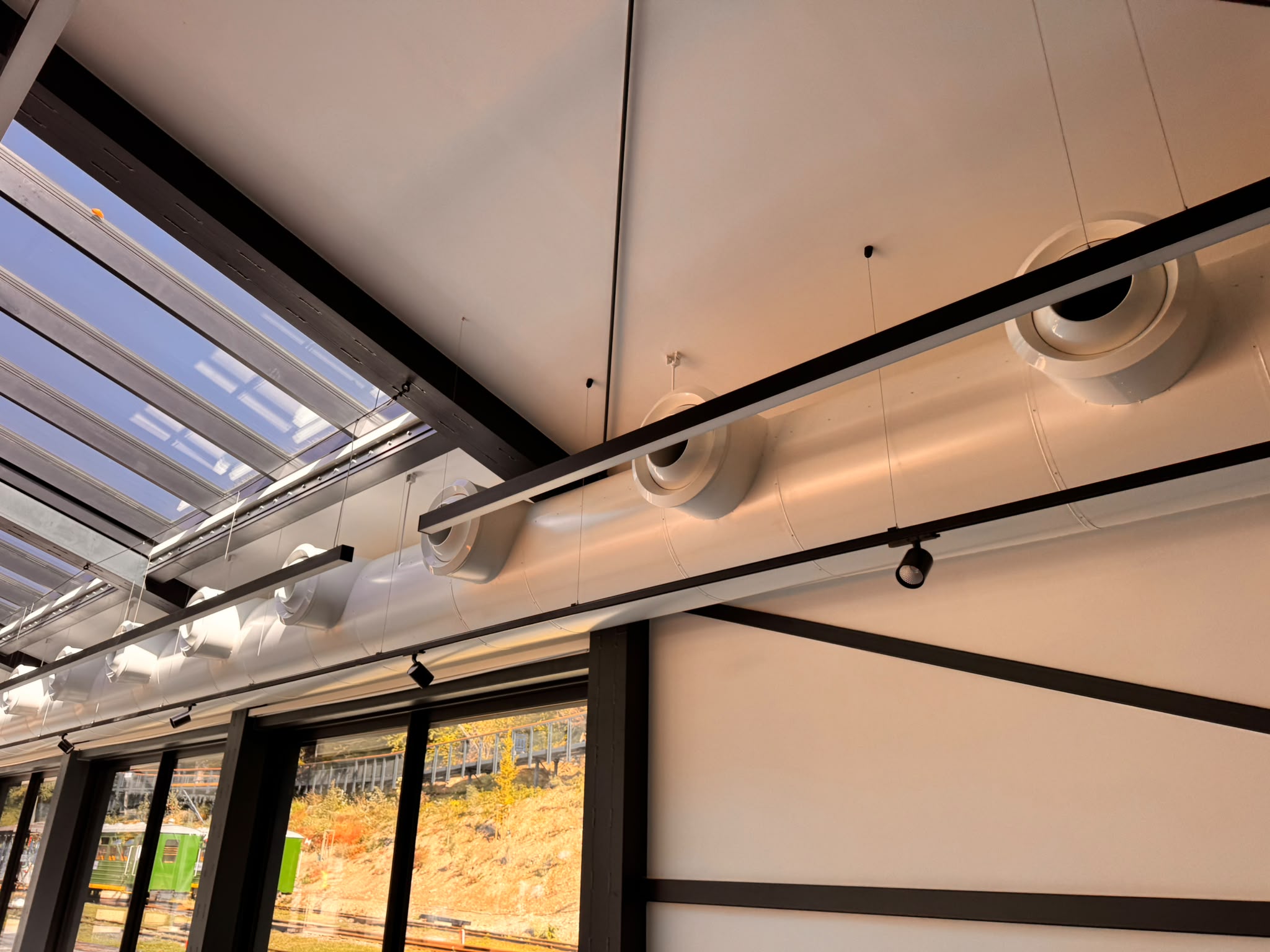

Dlaczego dysze dalekiego zasięgu
W wysokiej sali z przeszklonym dachem zwykłe nawiewniki nie doprowadzą powietrza tam, gdzie jest potrzebne. Nastawne dysze kierują część strugi pod świetliki dachowe, żeby nie zachodziły parą, a resztę rozprowadzają równomiernie w strefie przebywania turystów, bez przeciągów.
